下载 ​

社区版 (Community Edition)：最常用的免费版本，适用于个人学习或非生产用途。你可以直接通过此链接下载安装程序。

提示

请注意：从 Studio 2023.10 版本开始，UiPath 仅提供 64 位版本的安装程序（UiPathStudio.msi）

安装 ​

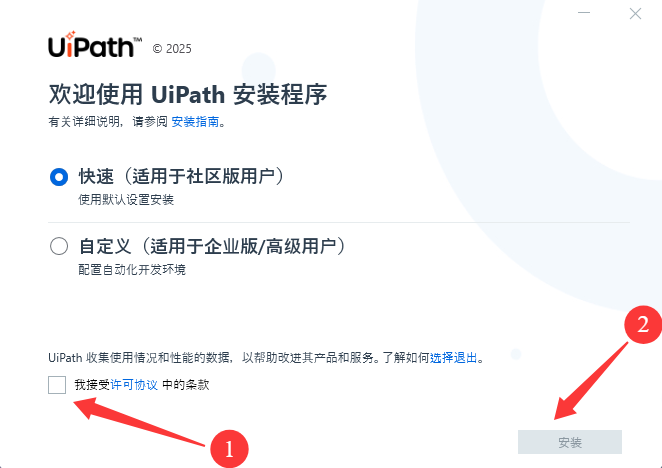

双击下载下来的软件UiPathStudioCommunity.msi便可以进入安装界面了，如下图：

alt text

点击我接受许可协议中的条款，点击安装即可

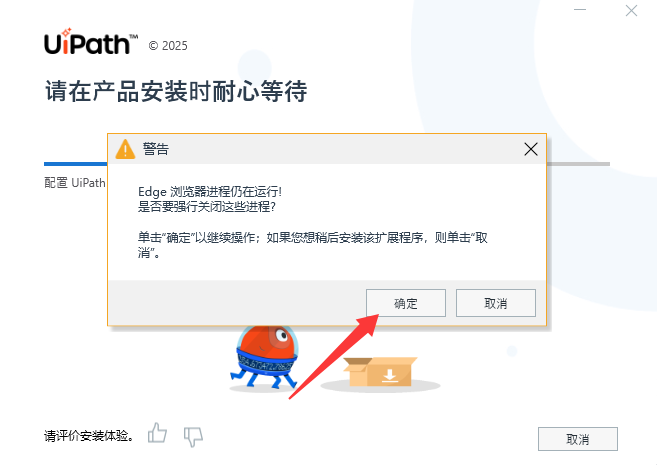

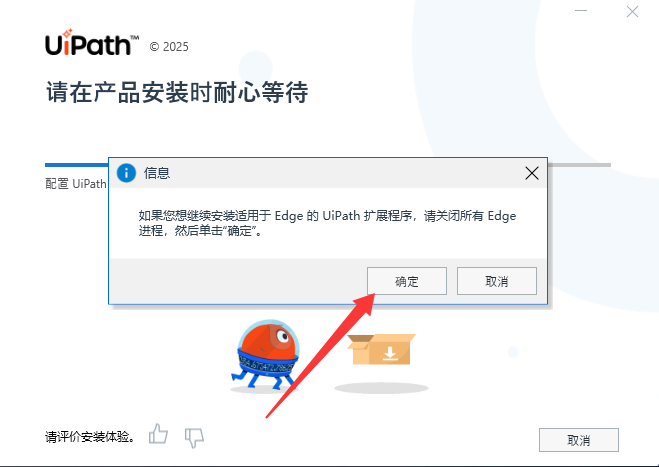

安装过程中，如果已经打开了浏览器，可能会提示下图的这个提示，关闭浏览器，然后点击确定

alt textalt text

安装完成之后点击启动UiPath Studio即可

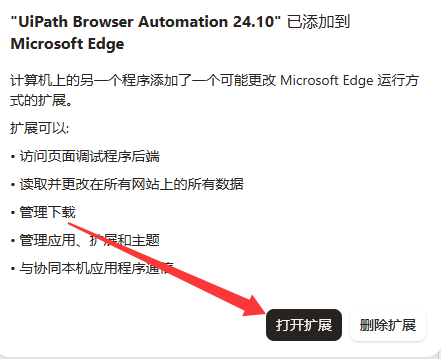

然后打开浏览器，可能会提示已安装的插件，点击打开扩展

alt text

登录 ​

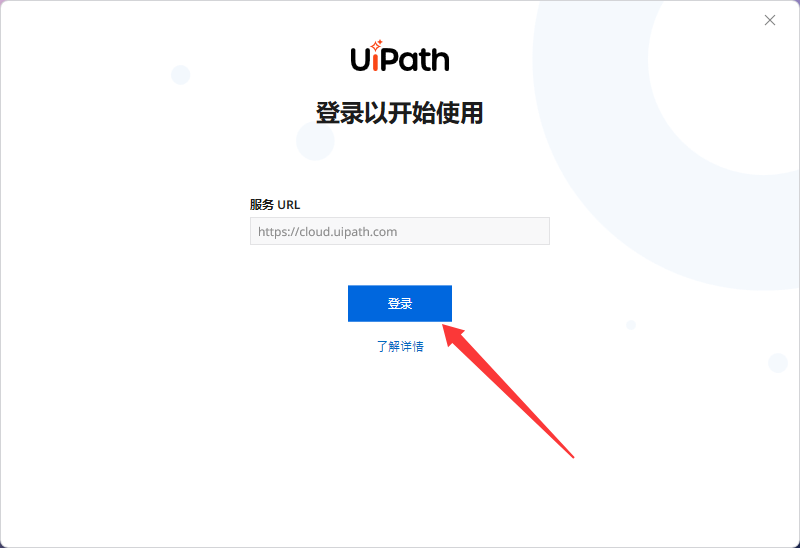

软件第一次打开的时候需要登陆

alt text

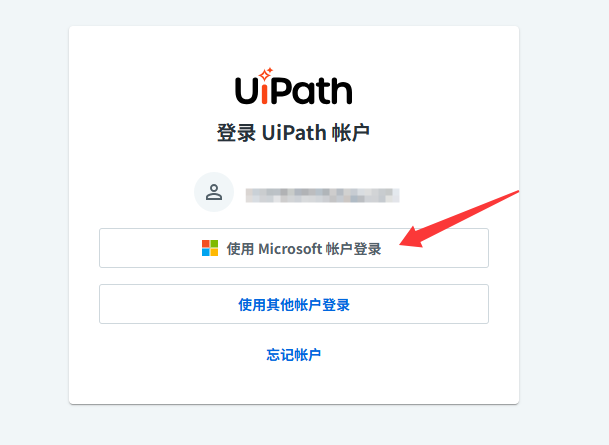

可以使用微软账户登录

alt text

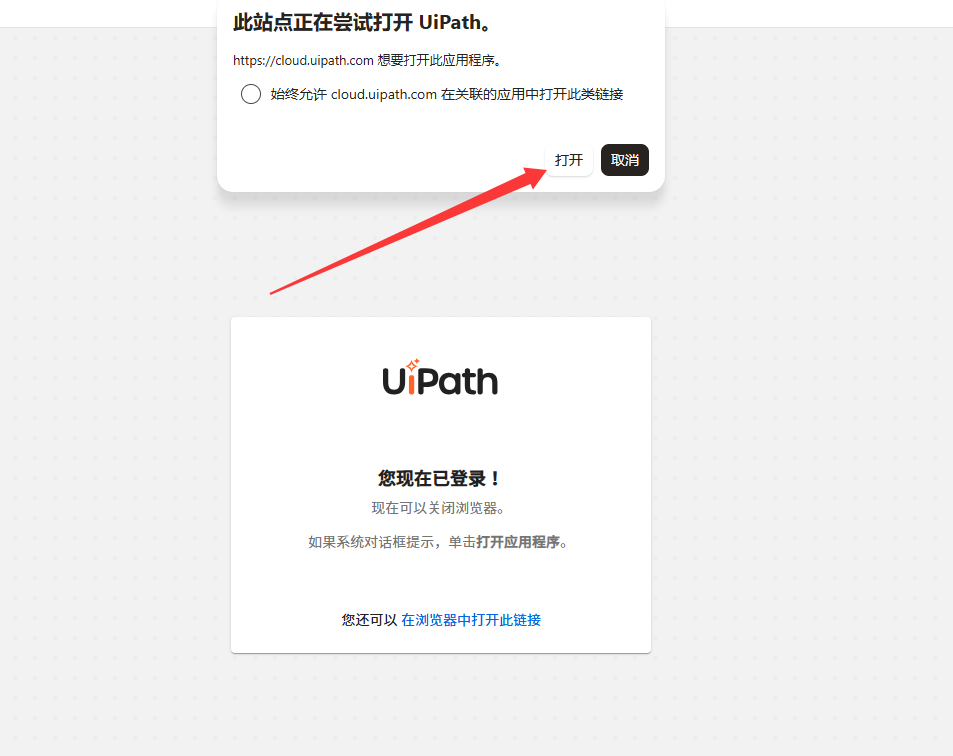

登录之后，浏览器会弹出窗口下面的窗口，点击打开即可

alt text

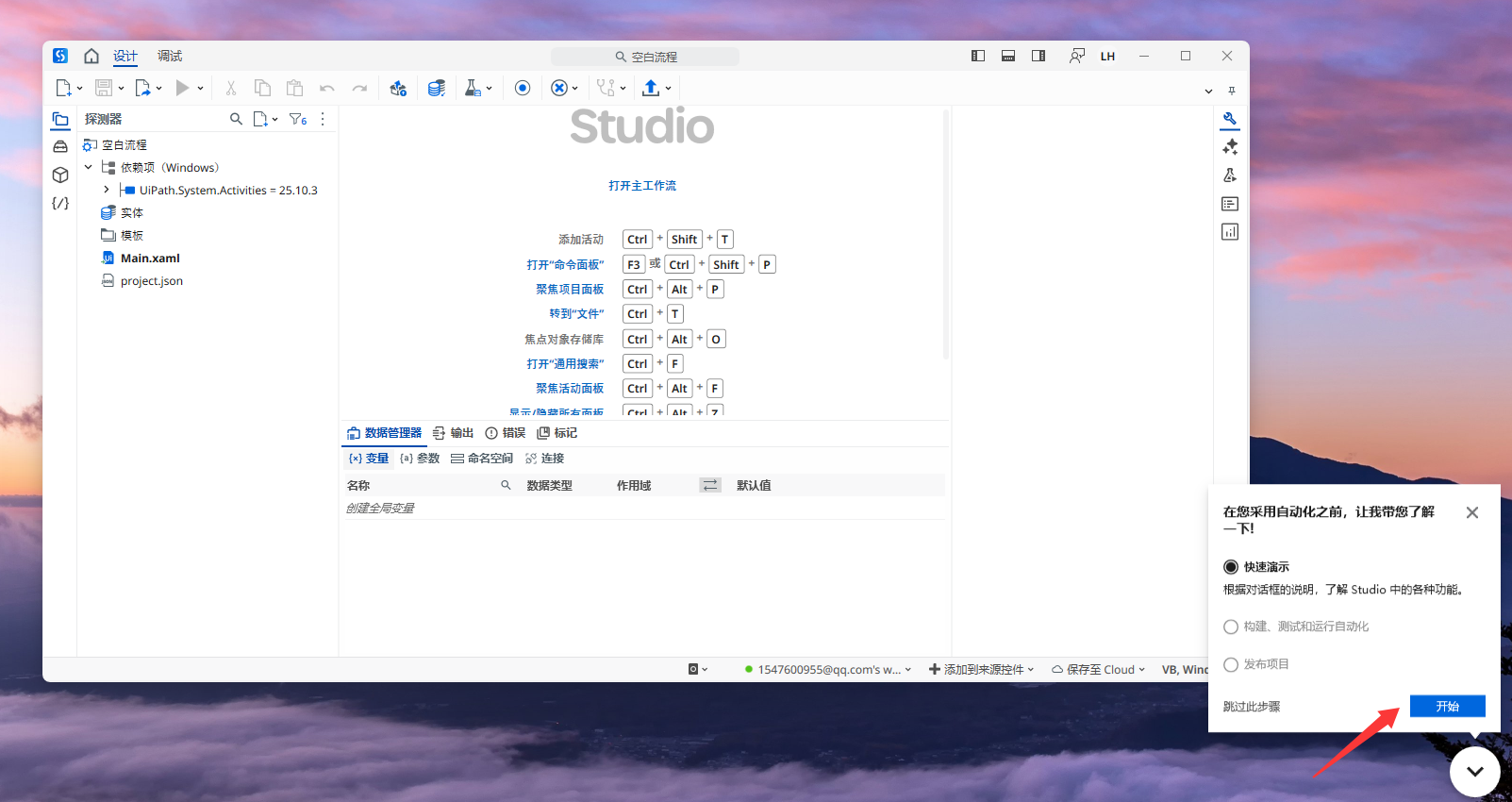

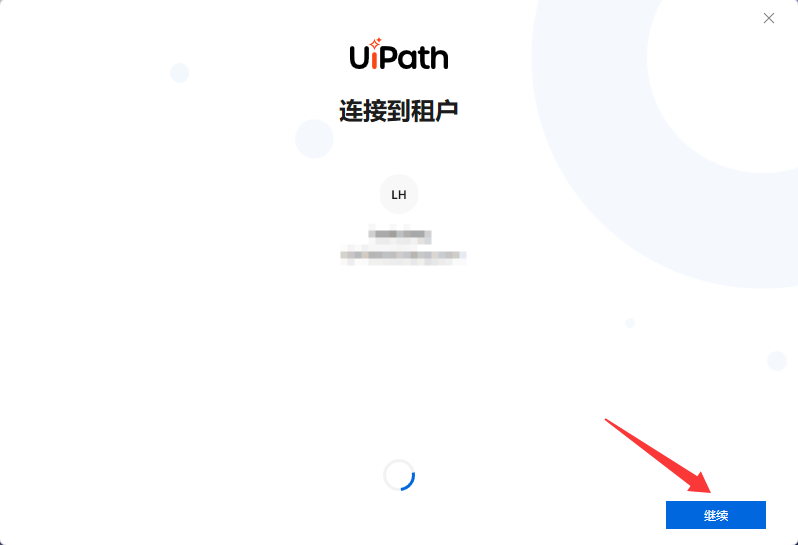

点击继续

alt text

界面布局 ​

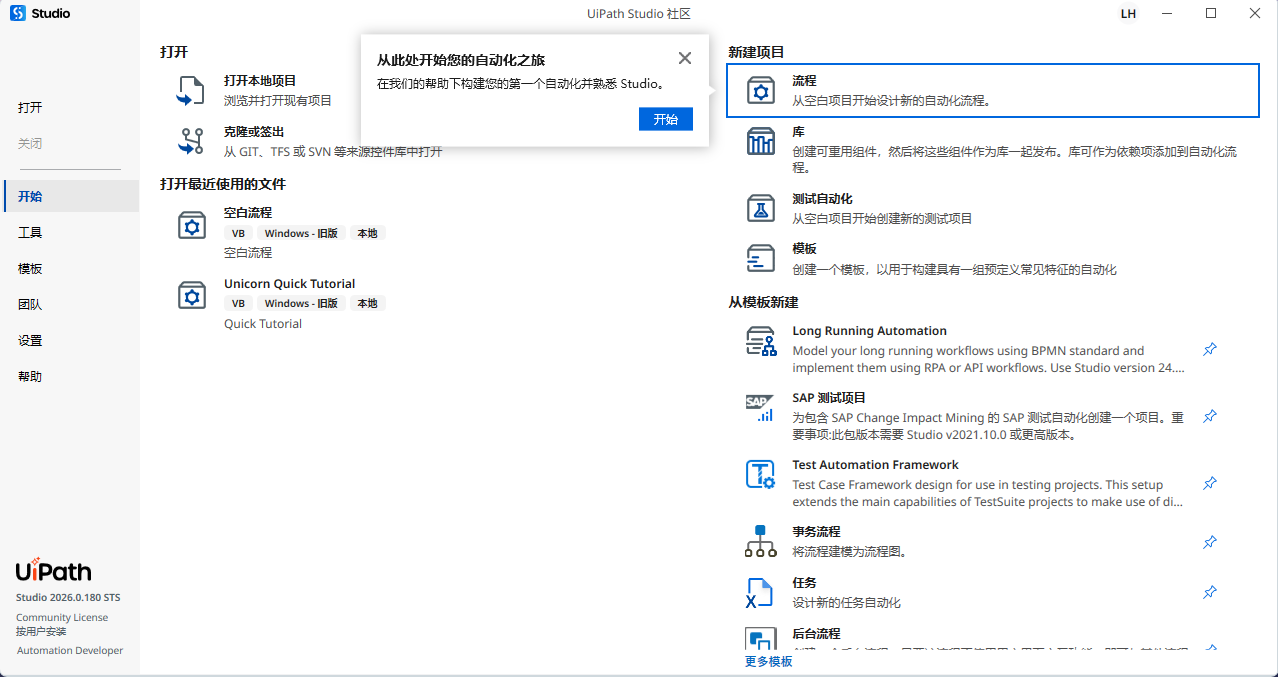

初始打开软件时，界面如下：

alt text

新建项目 ​

提示

我们要实现一个工具，从某个需要登录的网页上面搜索表格中的数据，并把该数据导出到excel中。

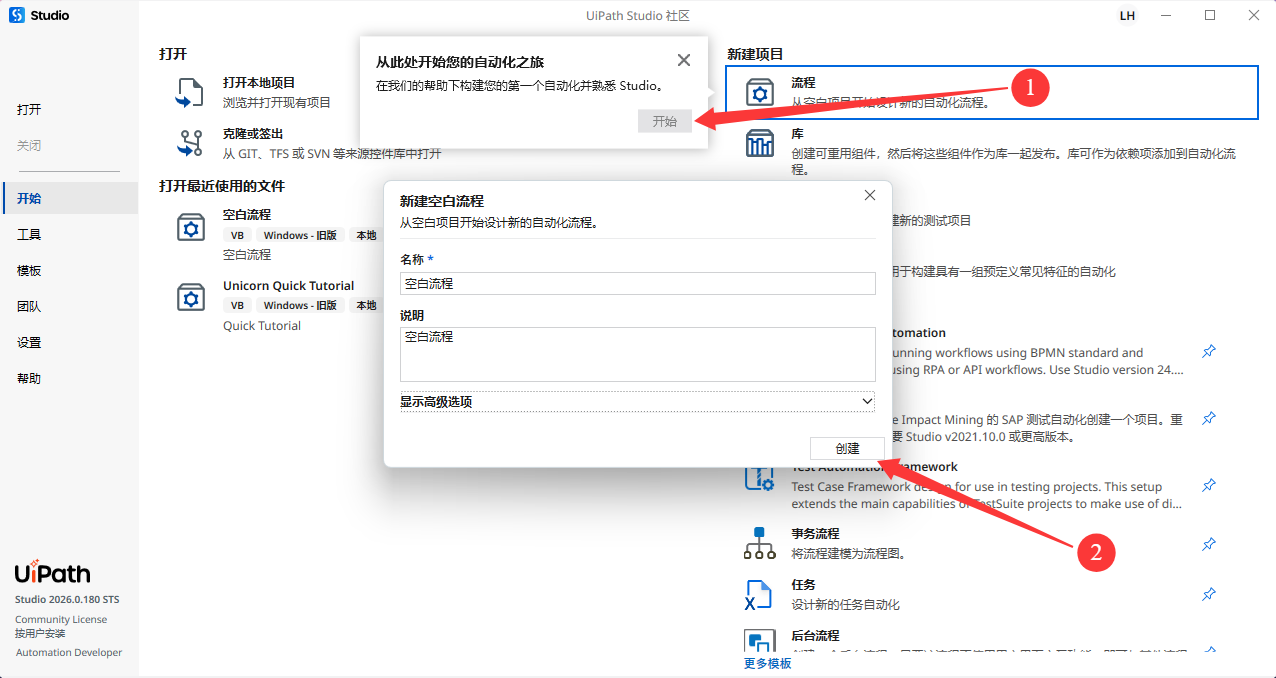

点击创建之后，等待依赖安装

alt text

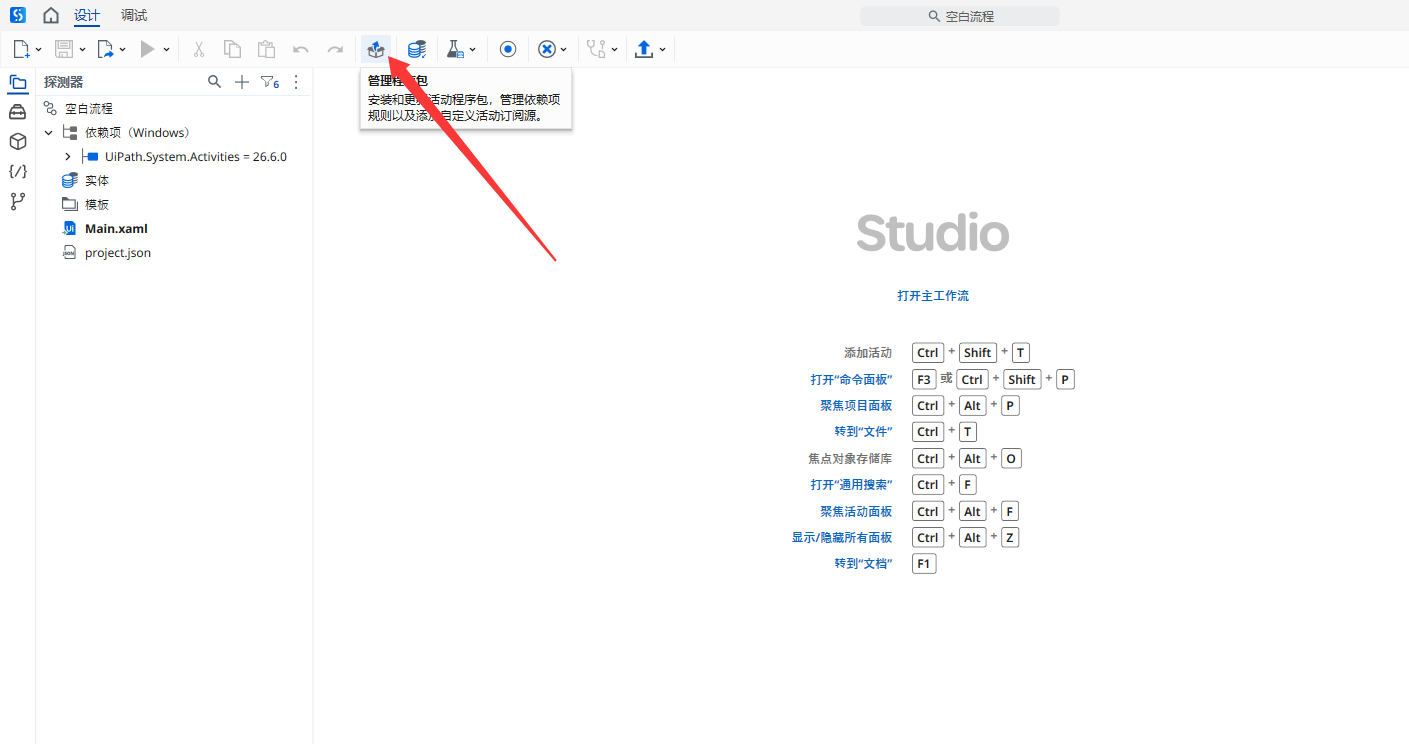

依赖安装完成之后会弹出

alt text

我们先安装excel的依赖

alt text

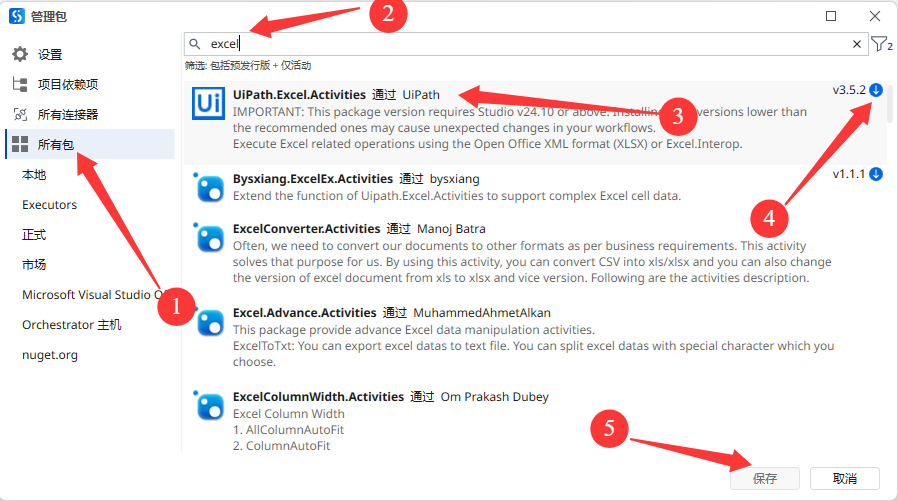

在所有包中搜索excel，然后点击下载保存，第一次安装会有点慢

alt text

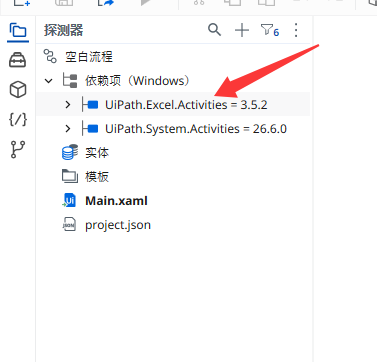

等待全部安装完成之后，我们可以看到所有的依赖项

alt text

开始 ​

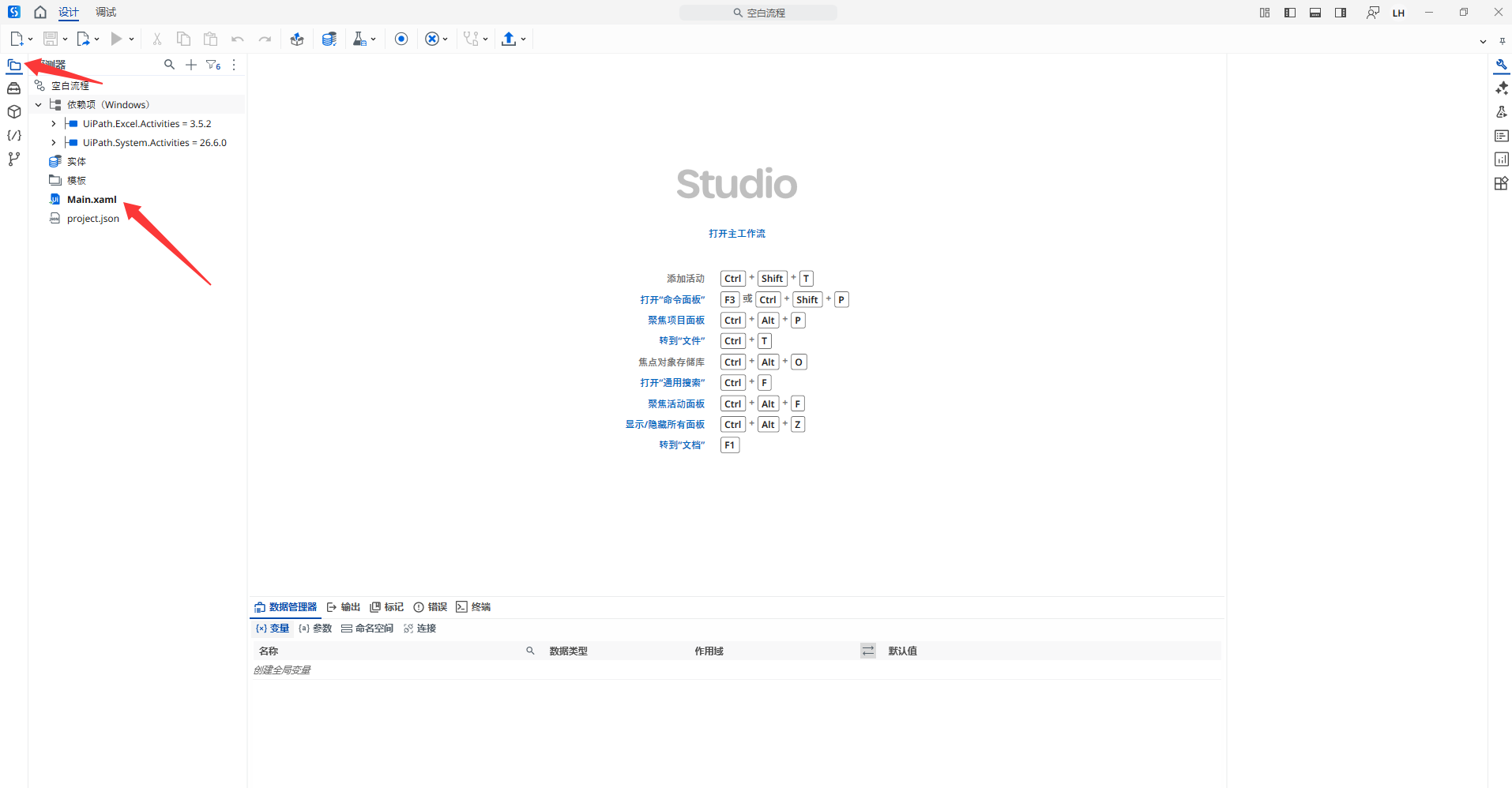

文件中的Main.xaml文件就是我们的项目入口，我们双击该文件

alt text

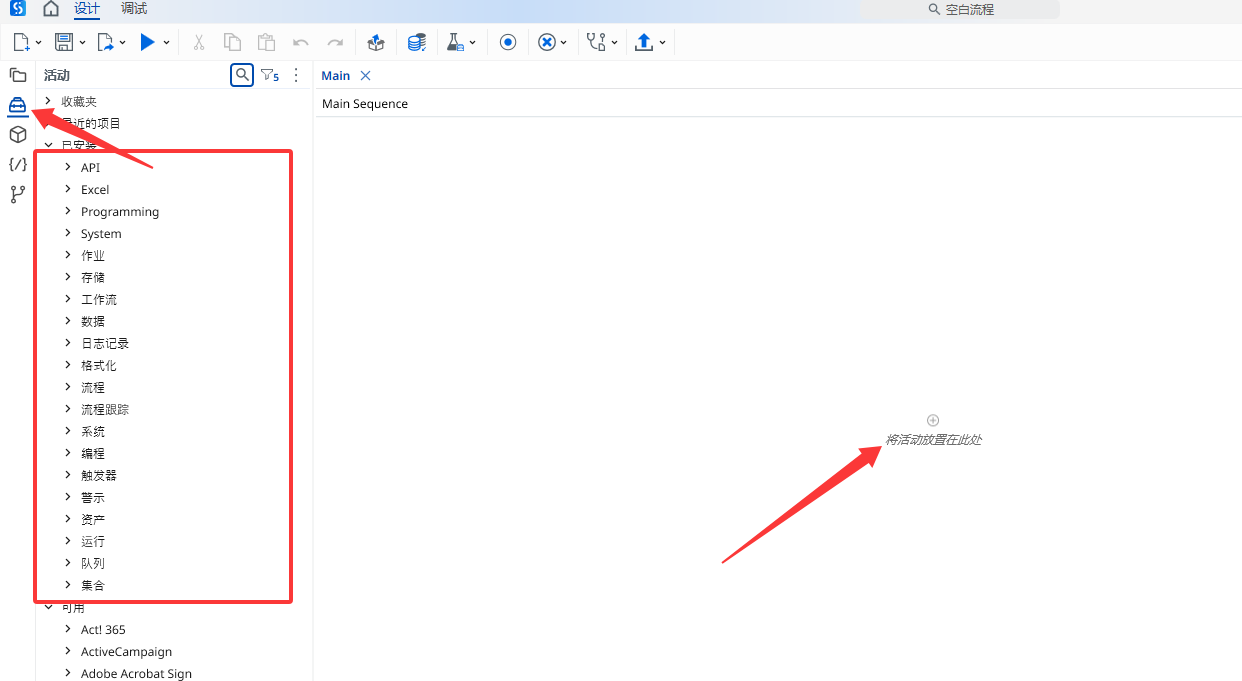

每一步操作都代表是一个活动，所有的活动都可以在左侧已安装的活动中看到

alt text

常用的活动：

sh
转至URL: 打开浏览器地址
输入信息: 需要输入的
单机: 可以执行点击按钮动作
消息窗: 弹出windows窗体提示
查看应用程序状态: 用来判断某个节点是否存在，可以判断当前有没有登录
延迟: 延迟多久之后继续执行，一般用于页面还在加载，有loading窗时，需要等待页面加载完成
提取表格数据: 把网页端的表格数据提取到一个变量中
Excel流程作用域: excel的操作防止该活动内部
使用Excel文件: 创建并使用excel
写入范围Workbook: 写入数据

第一步是要浏览器打开网站地址 ​

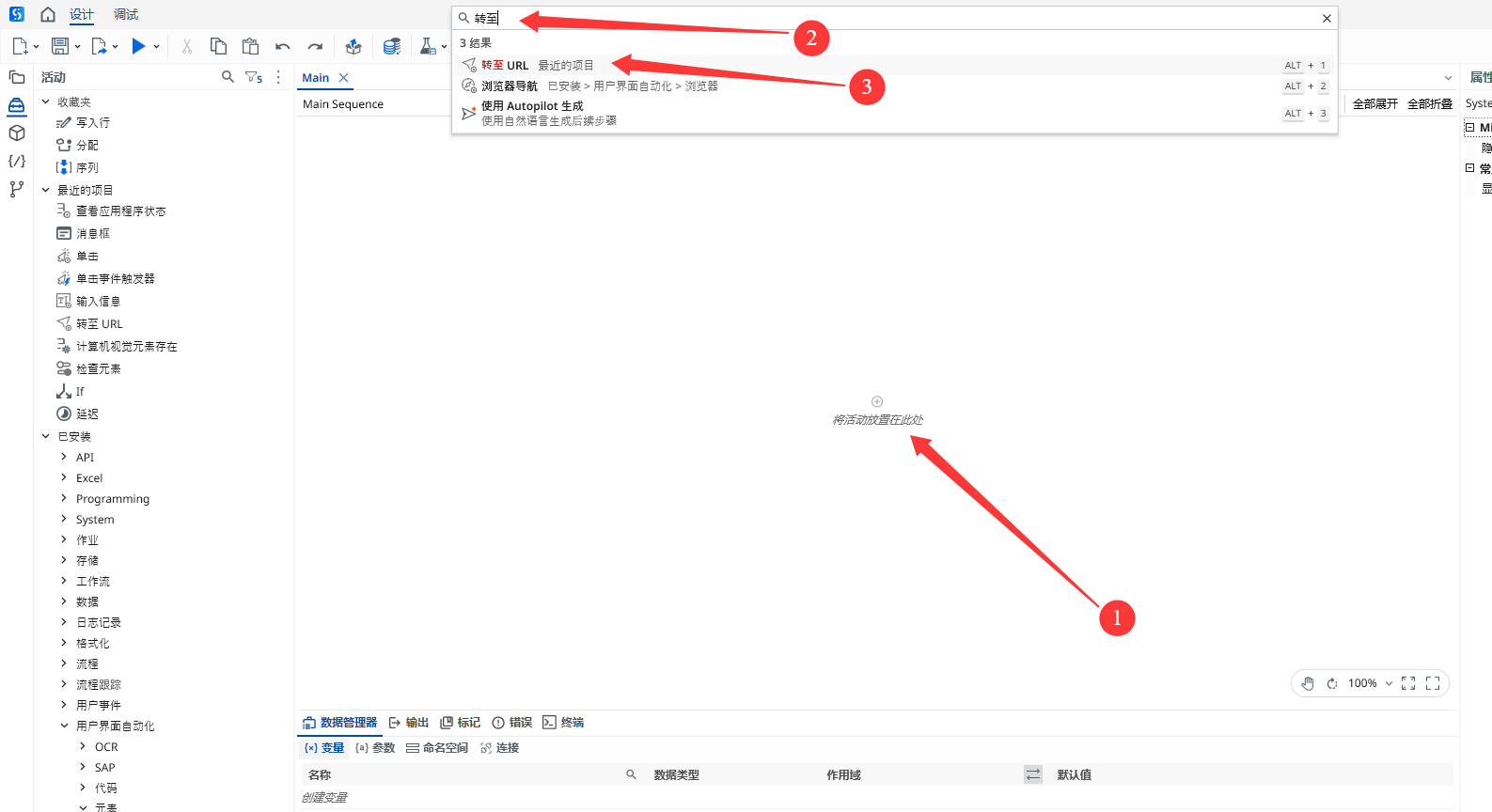

  • 我们点击将活动放置在此处
  • 搜索转至
  • 双击第一个转至 URL

alt text

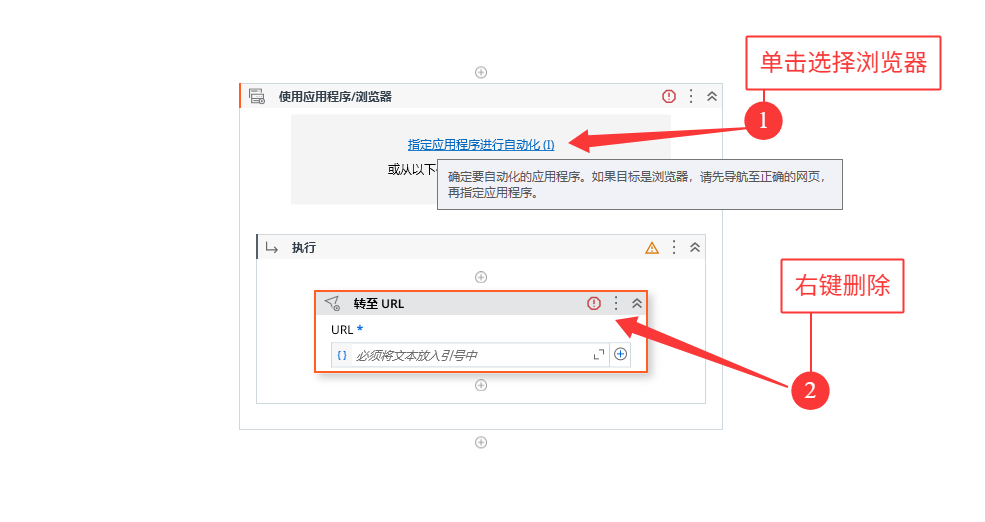

  • 浏览器打开地址
  • 然后点击指定应用程序进行自动化
  • 然后选中浏览器

alt text

第二步是输入用户名密码，然后登录系统 ​

  • 再次点击将活动放置在此处上面的 +
  • 搜索输入信息
  • 双击第一个

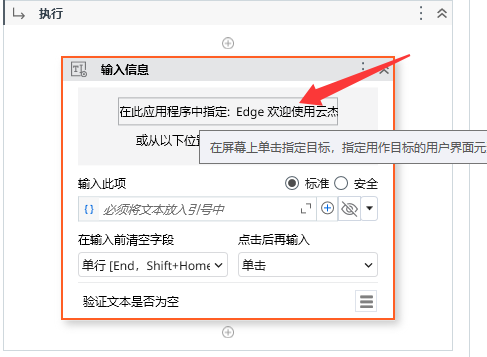

  • 点击在此应用程序中指定

alt text

  • 选择浏览器的用户名输入框
  • 点击确定

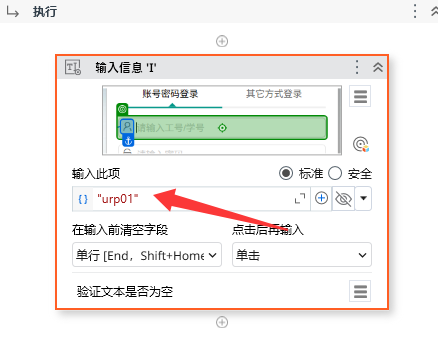

  • 在输入此项中输入用户名

alt text

提示

密码框和登录按钮同理，登录按钮使用单机活动

这里登录成功之后我们会发现，登陆页面不是一直有的，如果登陆成功之后，下次不会再次进入登陆页面了，所以我们需要判断是否需要登录

我们使用查看应用程序状态来判断登陆页面是否存在

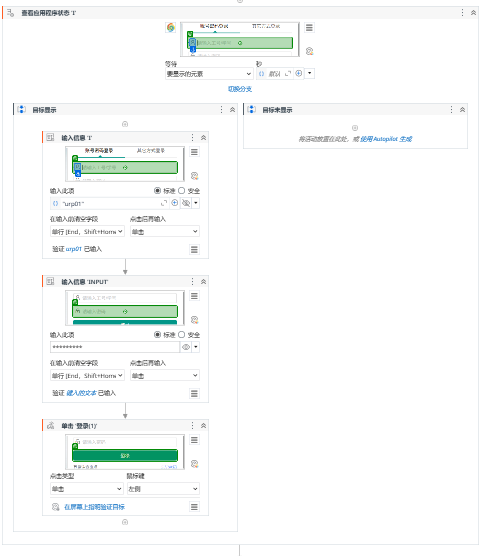

我们拖入查看应用程序状态，然后选择登录页的用户输入框（任意元素都行），然后把前面三个活动剪贴进目标显示中，如图：

alt text

第三步，登录成功之后进入主页 ​

我们需要点击菜单项目管理，项目批量管理-所有项目，但是由于登录需要时间，如果直接做点击操作，可能会被loading窗遮住，我们需要加一个延迟

拖入一个延迟活动，修改时间为3s

alt text

后续点击菜单项目管理，项目批量管理-所有项目，操作同第二步登录按钮

第四步搜索表格数据 ​

点击tab标签页高级搜索，在项目名称中输入“测试”，点击搜索按钮，操作同第二步

搜索完成之后同理也添加一个延迟，操作同第三步

第五步提取表格数据 ​

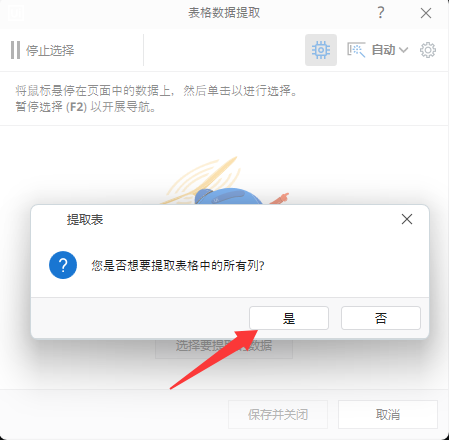

我们拖入一个提取表格数据活动，选中表格的一个列，然后会提示获取所有的列

alt text

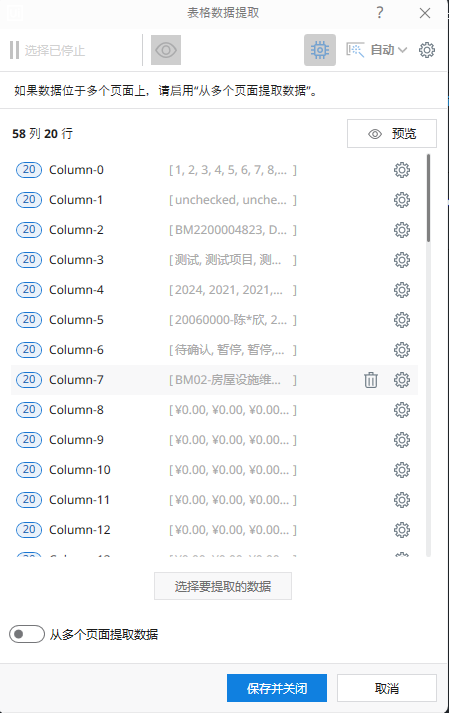

然后可以维护列头，可以删除一些不需要的列，维护完成之后点击保存并关闭

alt text

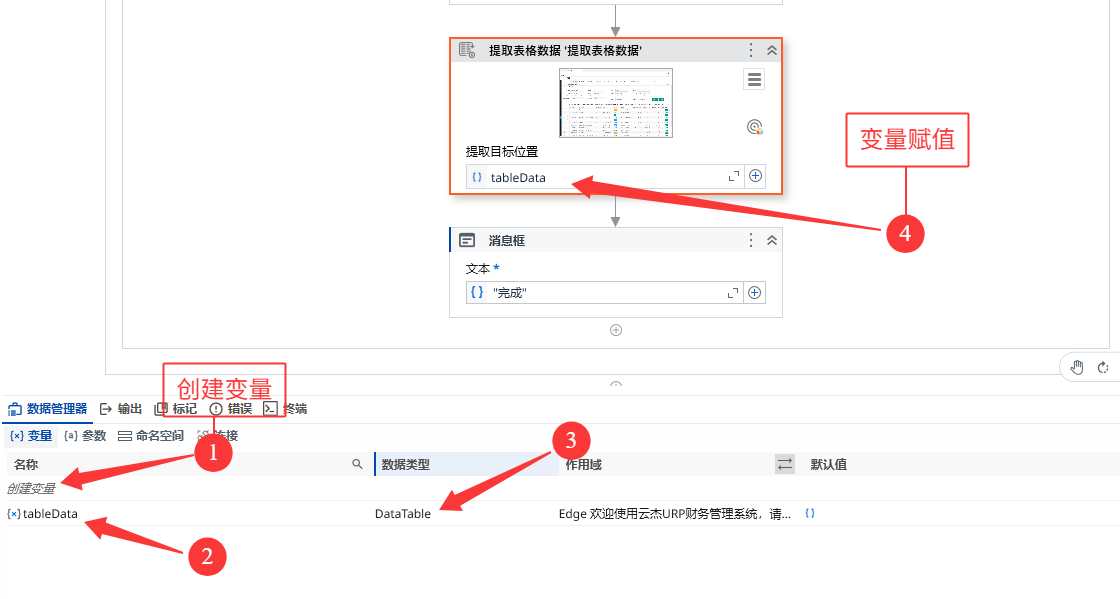

之后需要把表格数据存到一个变量里面，我们在下方的数据管理器里面创建变量，输入一个变量名称tableData，数据类型是DataTable，然后给这个变量赋值

alt text

第六步导出数据到excel ​

excel相关的活动是：

  • Excel流程作用域: excel的操作防止该活动内部
  • 使用Excel文件: 创建并使用excel
  • 写入范围Workbook: 写入数据

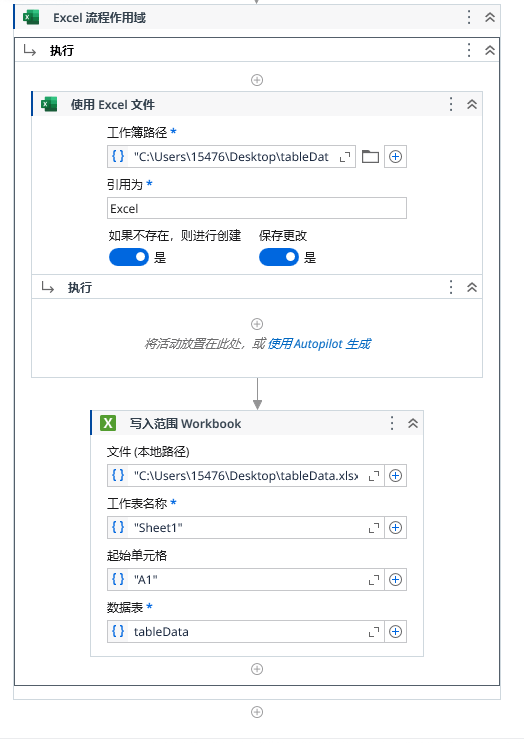

我们拖入一个Excel流程作用域活动，在Excel流程作用域内部再拖入一个Excel流程作用域活动和写入范围Workbook活动

填写信息：

工作簿路径和文件都是本地保存的excel文件路径，我们把文件放在桌面，我们直接写入C:\Users\15476\Desktop\tableData.xlsx（不同电脑桌面路径不同，需查看），工作簿名称输入Sheet1，起始单元格输入A1，数据表选择之前定义的变量tableData

alt text

调试 ​

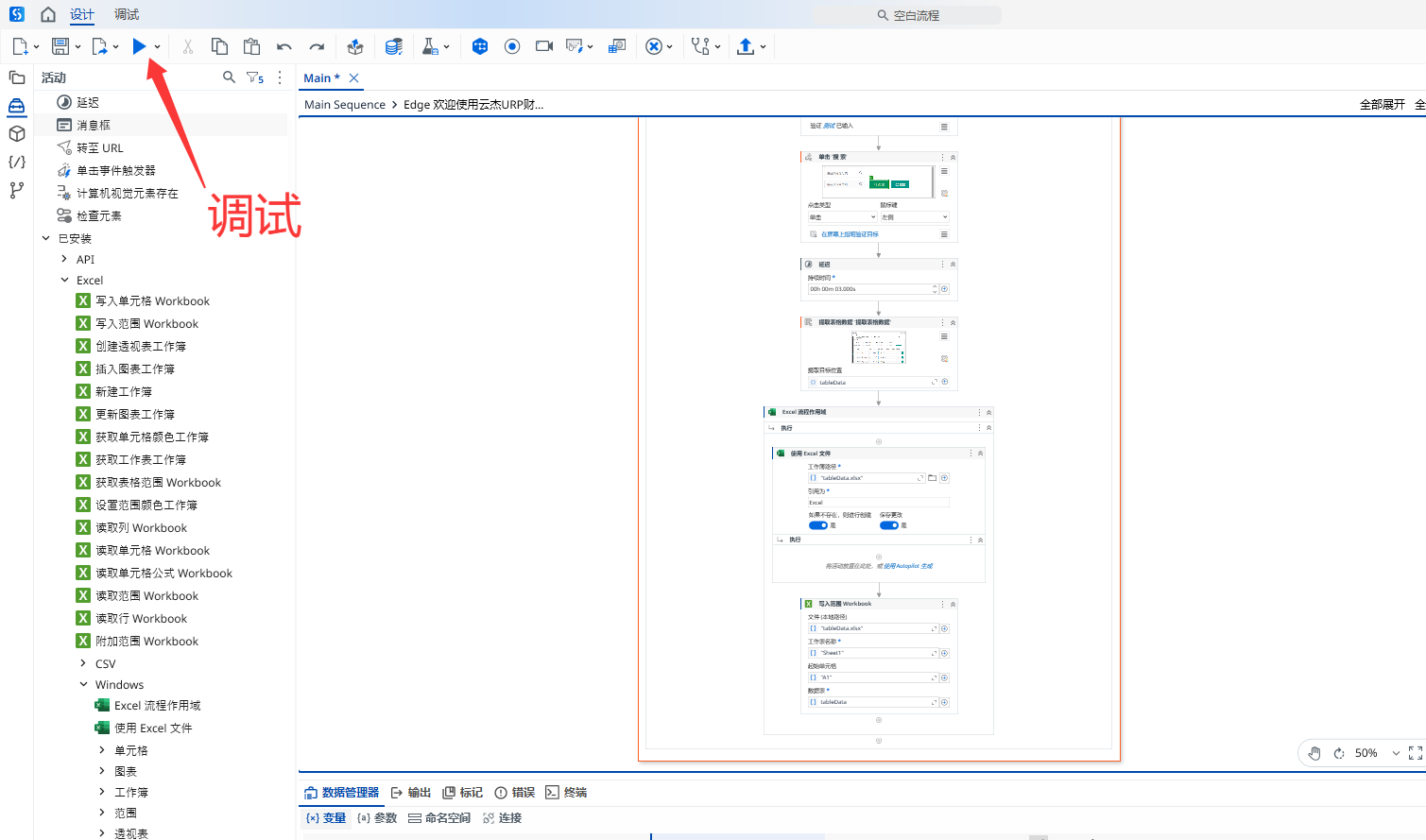

点击调试图标的时候，开始执行，等待执行完成应该可以在桌面看到文件tableData.xlsx

alt text

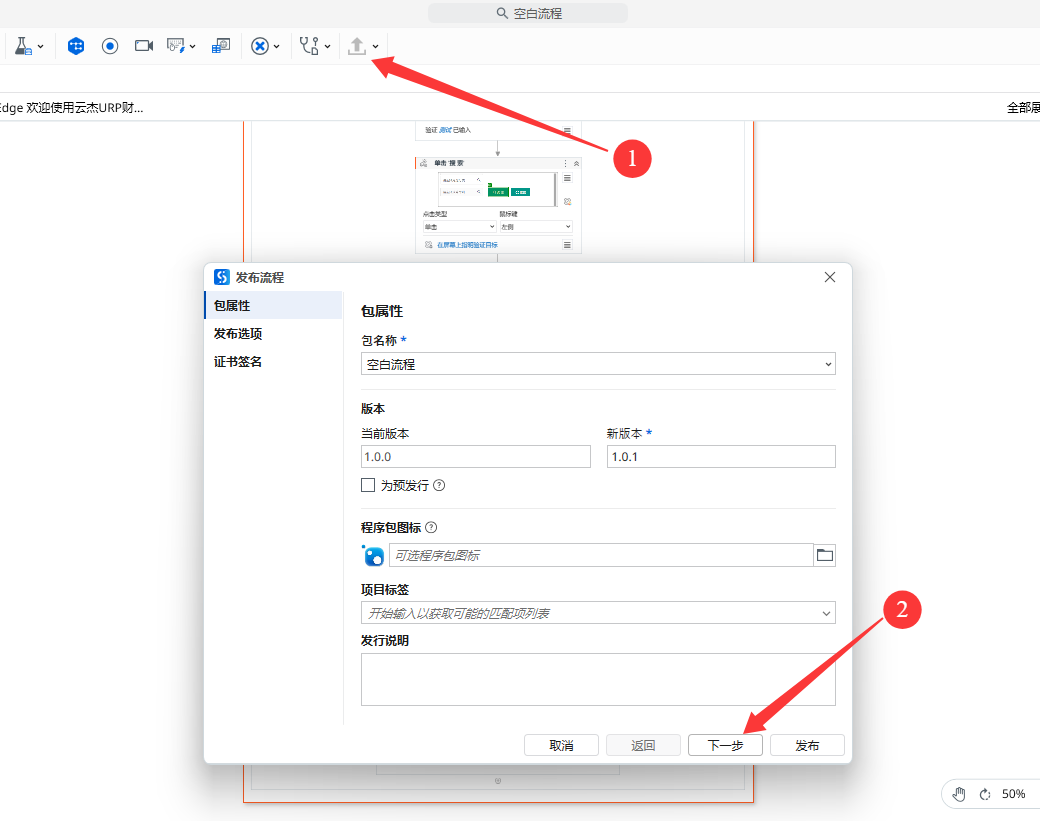

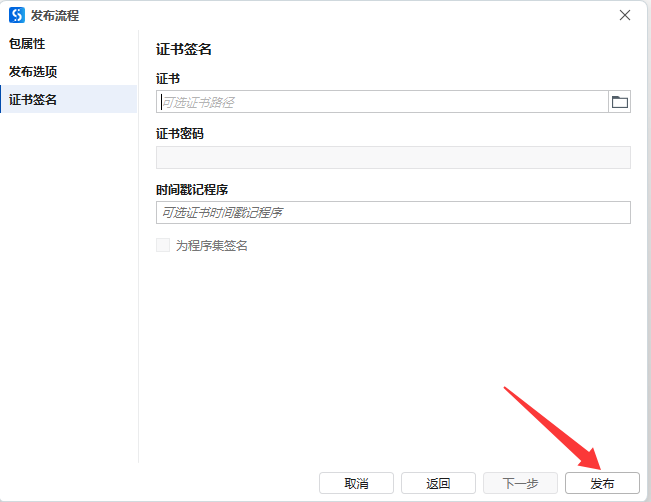

打包发布 ​

alt text

alt text

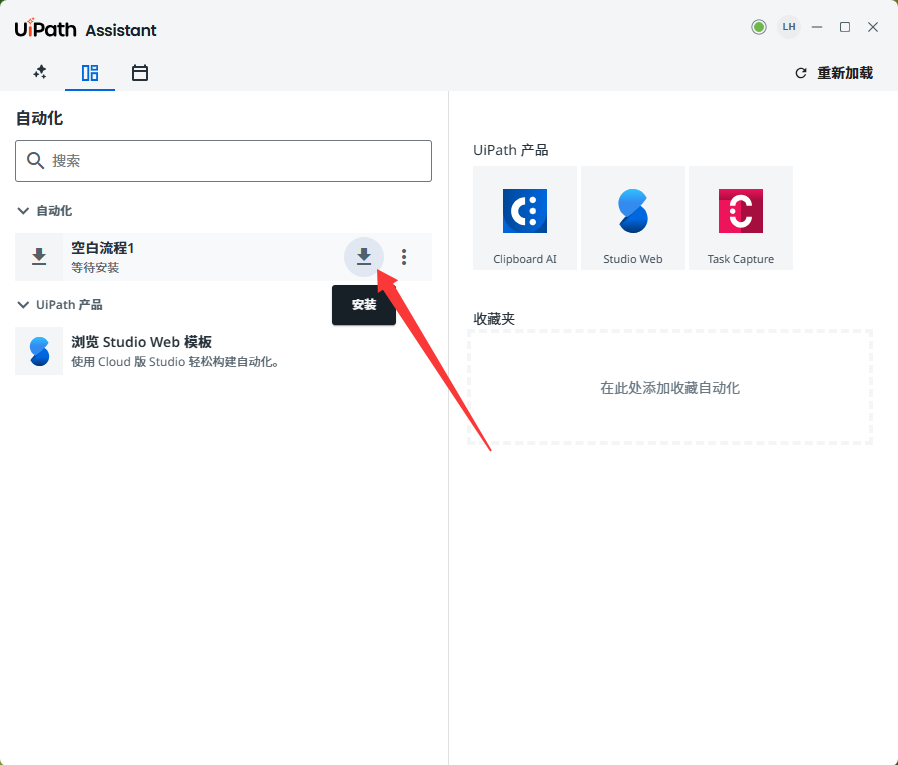

发布完成之后，打开UiPath Assistant软件，可以看到已发布的包，点击下载安装

alt text

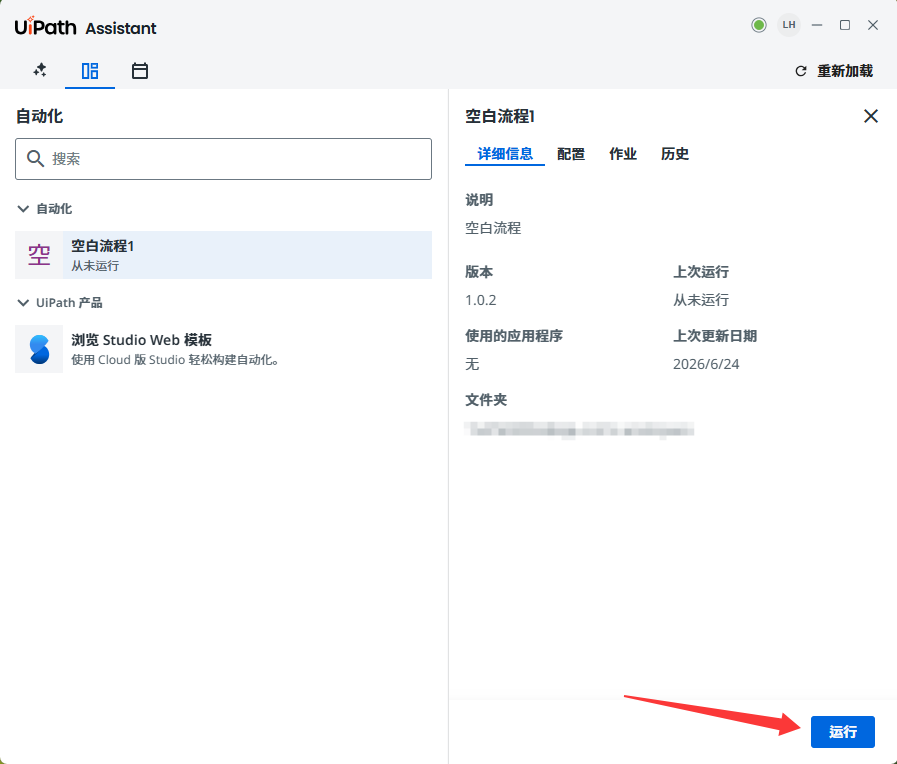

安装完成之后，后续就可以直接在UiPath Assistant软件运行，而不用打开UiPath Studio了

alt text

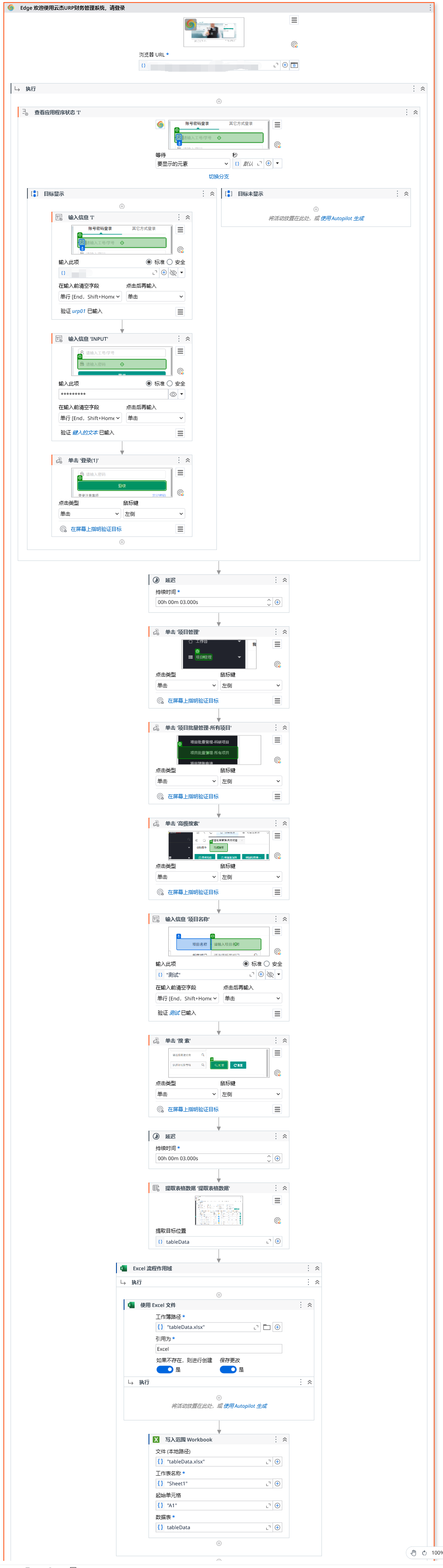

完整活动截图 ​

alt text
